 | 不锈钢材质产品采用不锈钢波纹管、不锈钢编织网经焊接扣压而成； |
| 钢丝编织产品采用钢丝编织橡胶软管、特制内外套扣压而成； |
| 防爆挠性连接管已配置活接头，方便现场连接； |
| 接头采用优质碳素钢、不锈钢304或不锈钢316材质精密机械加工而成； |
| 碳素钢接头表面镀锌处理、不锈钢接头表面抛光处理； |
| 常用螺纹规格为管螺纹、公制螺纹或NPT螺纹，可根据需求制作特殊螺纹； |
| 气体、粉尘双重防爆认证，适用场所更广； |
| 技术参数激光雕刻于产品本体，清晰牢固； |
| 具有耐腐蚀、耐老化、阻燃、挠性好、结构牢固等优点； |
| 常规长度为500mm、700mm、1000mm，也可根据需求制作特殊长度。 |
 | 主要用于石油开采、炼油、化工、医药、海洋石油平台、油轮、油库、军工、金属打磨抛光、粮食生产储存等爆炸性气体环境和爆炸性粉尘环境，作为电气系统配线附件，挠性连接防爆设备和管路。 |
| 适用于爆炸性气体环境1区、2区危险场所； |
| 适用于爆炸性粉尘环境20区、21区、22区危险场所； |
| 适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境。 |
技术参数
 | 执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB 12476.5 IEC 60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31 |
| 防爆标志：Ex d ⅡC Gb、Ex e ⅡC Gb、Ex tD A20 IP66 |
| 防护等级：IP66 |
| 防腐等级：WF1/WF2 |
| 产品材质：不锈钢、钢丝编织 |
| 螺纹规格：G1/2～G4、NPT1/2～NPT4、M20×1.5～M115×2 |
| 结构型式：A型：两端内螺纹、B型：一端内螺纹一端外螺纹、C型：两端外螺纹 |
选型表
| 管通径 | 螺纹规格 | 管内径 mm | 最小弯曲半径 mm | ||
| 公制螺纹 | NPT螺纹 | 管螺纹 | |||
| 15 | M20×1.5 | NPT1/2 | G1/2 | 14 | 80 |
| 20 | M25×1.5 | NPT3/4 | G3/4 | 17 | 110 |
| 25 | M32×1.5 | NPT1 | G1 | 23 | 145 |
| 32 | M40×1.5 | NPT11/4 | G11/4 | 30 | 180 |
| 40 | M50×1.5 | NPT11/2 | G11/2 | 35 | 210 |
| 50 | M63×1.5 | NPT2 | G2 | 47 | 250 |
| 70 | M75×1.5 | NPT21/2 | G21/2 | 59 | 350 |
| 80 | M90×2 | NPT3 | G3 | 72 | 400 |
| 100 | M115×2 | NPT4 | G4 | 97 | 500 |

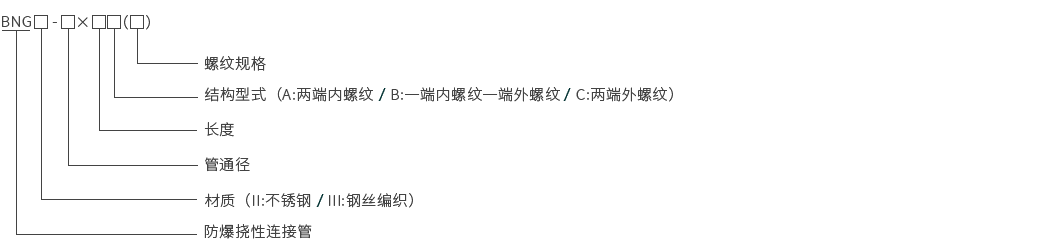

型号含义
选型须知
 | 请确认产品结构型式； |
| 请确认螺纹种类及规格； |
| 请注明产品材质； |
| 请确认挠性管长度。 |
