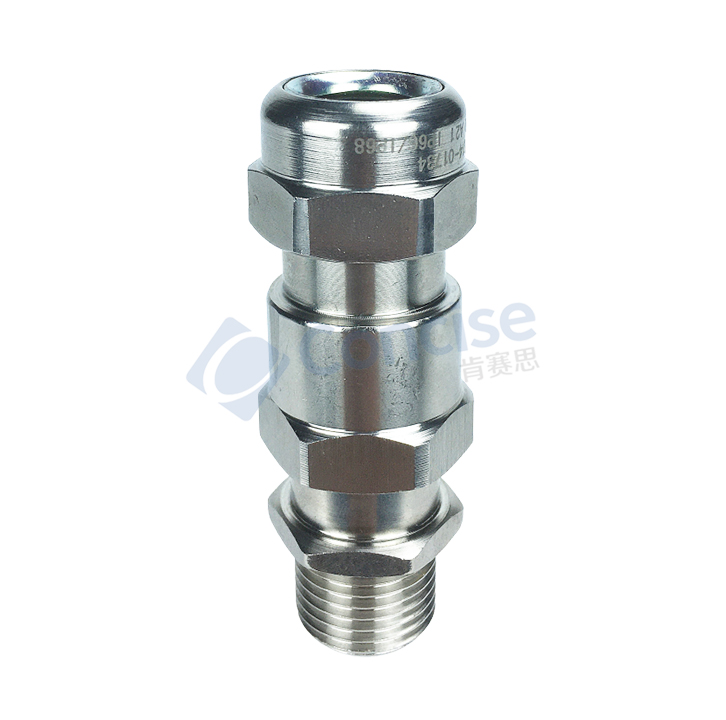

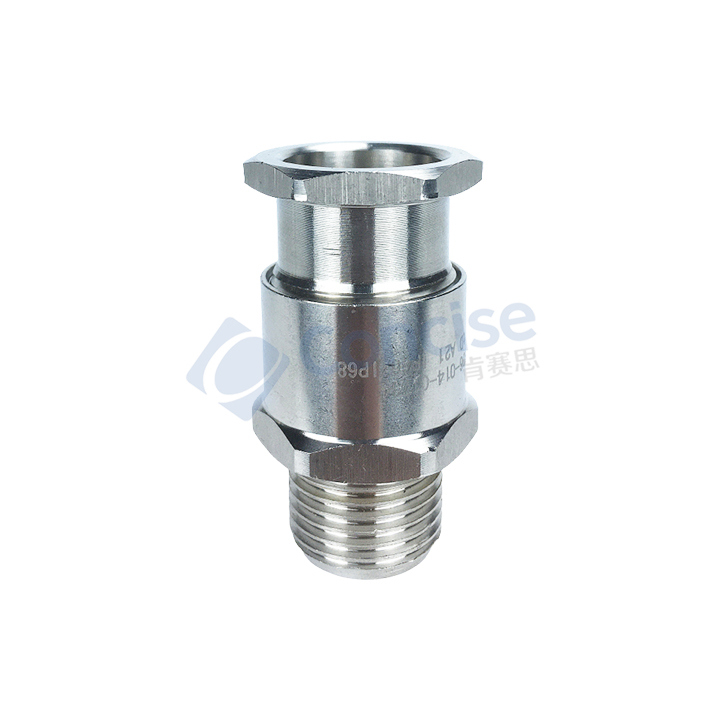

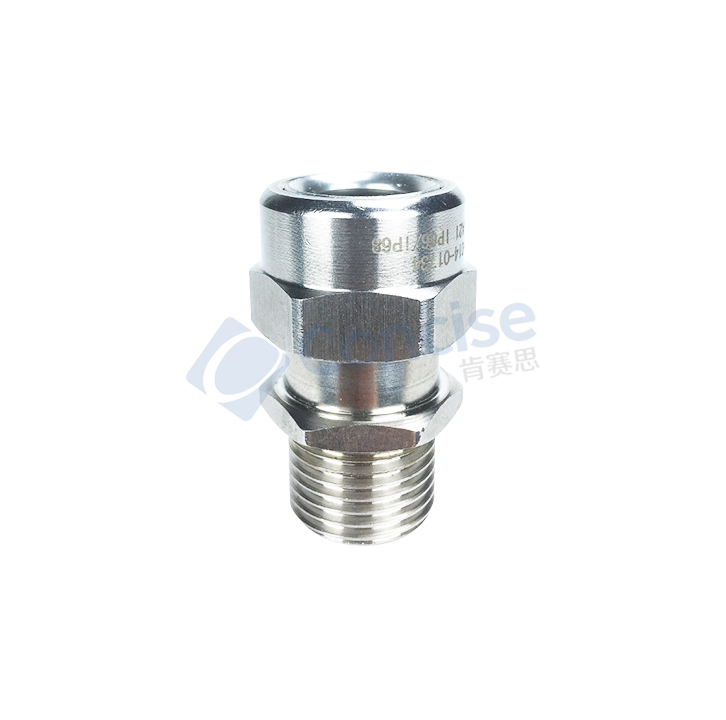

BDM系列防爆电缆夹紧密封接头

BDM系列防爆电缆夹紧密封接头是肯赛思设计开发的集防爆技术、精密加工技术于一体的防爆附件类产品。主要用于石油开采、炼油、化工、医药、海洋石油平台、油轮、油库、军工、金属打磨抛光、粮食生产储存等爆炸性气体环境和爆炸性粉尘环境,作为电气系统配线附件,夹紧、密封各种铠装或非铠装电缆。

< >
箭头1.png采用优质碳素钢、不锈钢或黄铜材质精密机械加工而成;
箭头1.png常用螺纹规格为公制螺纹、NPT螺纹、管螺纹,可根据需求制作特殊螺纹;
箭头1.png碳素钢材质产品表面镀锌处理、不锈钢材质产品表面抛光处理、黄铜材质产品酸洗处理或表面镀镍处理;
箭头1.png气体、粉尘双重防爆认证,适用场所更广;
箭头1.png技术参数激光雕刻于产品本体,清晰牢固;
箭头1.png多种结构型式,可根据设备防爆型式、防爆等级、电缆种类及布线方式灵活选择。


箭头1.png主要用于石油开采、炼油、化工、医药、海洋石油平台、油轮、油库、军工、金属打磨抛光、粮食生产储存等爆炸性气体环境和爆炸性粉尘环境,作为电气系统配线附件,夹紧、密封各种铠装或非铠装电缆;
箭头1.png适用于爆炸性气体环境1区、2区危险场所;
箭头1.png适用于爆炸性粉尘环境20区、21区、22区危险场所;
箭头1.png适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境。


技术参数

箭头1.png执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB 12476.5

                 IEC 60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31
箭头1.png防爆标志:Ex d ⅡC Gb、Ex e ⅡC Gb、Ex tD A20 IP66
箭头1.png防护等级:IP66
箭头1.png防腐等级:WF1/WF2
箭头1.png产品材质:碳素钢、不锈钢、黄铜
箭头1.png产品型式:B型、C型、D型、E型、F型、G型、H型


技术选型

尺寸规格引入口螺纹适用电缆外径
mm
公制螺纹NPT螺纹管螺纹
16M16×1.5NPT3/8G3/85~10
20SM20×1.5NPT1/2G1/25~10
20M20×1.5NPT1/2G1/29~15
25SSM25×1.5NPT3/4G3/45~10
25SM25×1.5NPT3/4G3/49~15
25M25×1.5NPT3/4G3/414~20
32SSM32×1.5NPT1G19~15
32SM32×1.5NPT1G114~20
32M32×1.5NPT1G119~25
40SSM40×1.5NPT11/4G11/415~21
40SM40×1.5NPT11/4G11/419~25
40M40×1.5NPT11/4G11/425~32
50SSM50×1.5NPT11/2G11/226~32
50SM50×1.5NPT11/2G11/231~36
50M50×1.5NPT11/2G11/235~40
63SSM63×1.5NPT2G227~33
63SM63×1.5NPT2G239~45
63M63×1.5NPT2G245~50
75SSM75×1.5NPT21/2G21/236~45
75SM75×1.5NPT21/2G21/248~56
75M75×1.5NPT21/2G21/256~65
90SSM90×2NPT3G335~50
90SM90×2NPT3G351~65
90M90×2NPT3G364~75
115SSM115×2NPT4G455~65
115SM115×2NPT4G474~84
115M115×2NPT4G487~98



型号含义



选型须知

箭头1.png请确认所用电缆的外径,根据选型表确定适合的尺寸规格;
箭头1.png请确认引入口的螺纹种类及规格;
箭头1.png请注明产品材质。
